咨詢電話：關于RTO附屬裝置煙囪排口有色煙羽的形成機理及治理技術淺談
隨著秋、冬季的來臨，環境溫度降低，RTO附屬裝置煙囪又會出現令人厭煩的白色煙羽，甚至有些企業在運行中還會出現“有色煙羽”，比如說出現灰色、藍色、黃色等，給人們帶來極大的視覺污染。現小編就形成機理和治理措施進行淺談。
1.形成機理
1.1為什么有不同的顏色呢？
煙羽的色度主要受煙氣中可凝結物和亞微米顆粒質量濃度的影響。煙羽拖尾越長，意味著細顆粒質量濃度越高。
經RTO凈化的煙氣在排入大氣的過程中溫度降低，煙氣中部分氣態水和污染物會發生凝結，在煙囪口形成霧狀水汽，霧狀水汽與空氣中的顆粒物結合，會因天空背景色和天空光照、觀察角度等原因發生顏色的細微變化。形成有色煙羽，通常為白色、灰白色或藍色等顏色。
藍色或黃色的有色煙羽主要是較多的SO2，SO3、NOX、NH3等污染物與水分及細微的煙塵顆粒物凝聚成一種粒徑與藍光、黃光波長相當?shù)臍馊苣z顆粒物，被與其光波相當?shù)募?xì)顆粒物所散射。形成“藍色煙羽”。根據文獻介紹，當煙氣中的硫酸氣溶膠濃度在5-10ppm(36mg/m3的SO3)時就會出現藍色煙羽，在10-20ppm時出現藍色煙羽的機率很高。硫酸氣溶膠濃度越高，出現藍色煙羽的幾率越大，藍色現象越嚴重。
當氣溶膠中的亞微米顆粒較少，而已高含量、更細小的納米級顆粒為主時，顆粒遠小于可見光波長，則會產生瑞麗散射。對藍色光的散射較強，光線透過煙羽后呈現黃棕色，形成“黃色煙羽”。
“灰色煙羽”主要為白色煙羽發生在光線較暗的情況下，特別是在陰雨天和傍晚時分，在人為視覺上感覺“發暗、發黑”。
1.2具體形成原因
經RTO處理后的凈化煙氣溫度一般為 45-55 ℃，各家RTO裝置熱回收效率不同，略有差異，有的甚至更高， 這時經過堿洗塔和水洗塔的噴淋后，使得煙氣處于濕飽和狀態。進入大氣后隨著溫度的降低，煙氣中的水蒸氣逐漸凝結成液滴，形成白色煙羽。煙羽的形成機理如圖 1 所示。
圖1中曲線為濕煙氣飽和曲線，其表示煙氣含濕量隨著溫度的變化情況。當溫度沿b降溫曲線進行時，與飽和曲線有兩次交匯，第一個交匯點在A點,當溫度繼續下降時煙氣便會凝結產生濕煙羽；第二個交匯在B點，隨后便進入非飽和區域不會再凝結形成濕煙羽。當溫度沿a降溫曲線進行時，與濕煙氣飽和曲線僅交匯在C點，該點稱為產生凝結水的臨界點。將環境狀態點與相切點C的連線稱為臨界線，當降溫曲線斜率大于臨界曲線時,將會與飽和曲線無交匯點，此時的降溫?zé)煔鈱⒉粫Y(jié)形成濕煙羽。
2.煙羽消除技術
以RTO運行工況為例，當RTO出口煙氣經噴淋塔處理后平均溫度為 47 ℃，空氣相對濕度為40%，此時煙氣為飽和濕煙氣。計算表明,空氣相對濕度為40%時、臨界環境溫度為 30.3 ℃時，環境溫度高于此溫度，飽和濕煙氣才不會在該環境中凝結形成濕煙羽。當煙囪出口排煙平均溫度為45℃、環境溫度為27-34.6℃；煙囪出口排煙平均溫度為 55 ℃、環境溫度為 35.69 -43.57 ℃時不會凝結產生濕煙羽。只有在環境溫度較高并且空氣相對濕度含量較低的干燥高溫地區才能避免濕煙羽的形成。但秋、冬季環境溫度不可能有這么高，再加上煙囪因法規要求肯定在15m以上，溫度更低。所以在通常情況下，需經過技術手段才能消除濕煙羽。

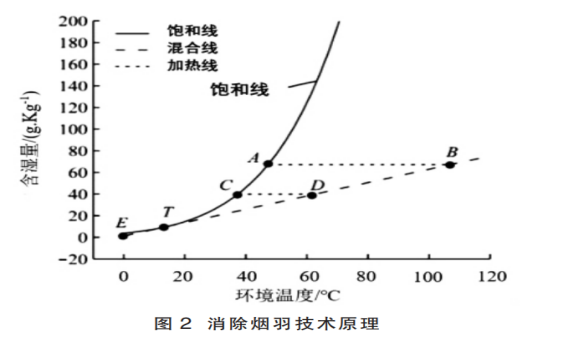

消除煙羽技術原理如圖2所示。煙氣加熱技術是將濕飽和煙氣直接加熱至不飽和狀態(如圖中AB段)，當煙氣進入周圍大氣環境后，使混合線與飽和濕煙氣線相切，從而達到濕煙羽消除的目的；煙氣冷凝技術是直接將飽和濕煙氣降溫，煙氣中含有的水蒸汽沿著飽和濕煙氣線冷凝，使煙氣濕度降低(如圖2中AT段)，當煙氣進入周圍大氣環境后，使混合線與飽和濕煙氣線相切(如圖2中TE段)，以達到濕煙羽消除的目的。煙氣冷凝再熱技術是對煙氣首先進行降溫冷凝，然后進行加熱(如圖2中ACDTE 線)，以達到濕煙羽消除的目的。
2.1煙氣直接加熱技術
在RTO凈化氣入口煙道分別布置換熱器，通過熱媒將原煙氣的熱量對凈煙氣進行加熱，提高凈煙氣排煙溫度，以達到消除或減輕煙羽現象。
2.2煙氣冷凝技術
飽和濕煙氣冷凝，煙氣中的水蒸汽在冷凝過程中相變析出，達到降濕收水的目的。
2.3冷凝-再熱技術
煙氣冷凝 - 再熱技術是煙氣再熱與冷凝技術的組 合，通過煙氣冷凝后，煙氣含濕量相對降低，同樣的條件下達到相同的消白效果，煙氣再熱幅度相對比直接再熱??；此外，吸熱段降低原煙氣溫度會減少脫硫漿液的蒸發量，凈煙氣的濕度和溫度也會降低，同樣的目標溫度和濕度時，減少了煙氣冷凝器換熱量。
2.4我司采用“循環液冷凝”技術
以上三種方式雖然可以解決煙羽現象，但投資成本和運行成本都比較高，合肥義禾采用的“循環液冷凝”手段，通過對原噴淋塔循環液，使用換熱器降溫，液液換熱效率要遠遠大于氣液換熱效率，能夠大大降低換熱器的換熱面積，運行能耗低，煙氣阻力無增加，效率高，快速降低煙氣溫度，降低煙氣飽和濕度，在通過我司設計的專業的除霧裝置，水分回收率高，能夠有效的解決煙羽效應。使得在投資成本和運行成本上有可觀的節約。
